ICAN圓柱滾子剖分軸承的結構
2019-07-18 剖分軸承是在整體軸承的基礎上經過特殊生產的。采用不同的設計理念，解決整體軸承拆裝困難的問題，非常適合低速、重載、有沖擊載荷及使用環境比較惡劣的場合。軸承方便拆卸，可以有效節省拆裝時間，降低生產成本，提高生產效率。
剖分軸承單元包括圓柱滾子軸承、軸承座、支架座及一些聯結件。軸承、軸承座、支架座都是沿軸向180°剖分開的，易于安裝和拆卸。
剖分軸承單元包括圓柱滾子軸承、軸承座、支架座及一些聯結件。軸承、軸承座、支架座都是沿軸向180°剖分開的，易于安裝和拆卸。

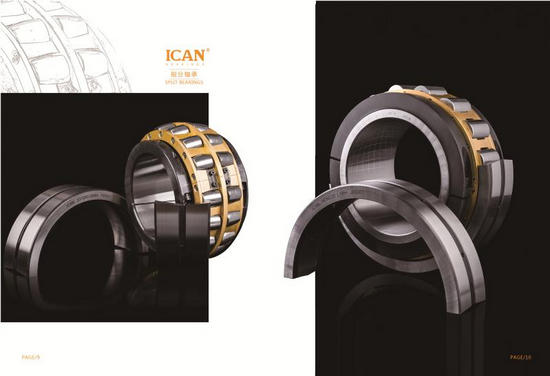

剖分軸承單元立體圖
剖分軸承的配置中固定端選用GR型軸承，自由端選用EX型軸承。

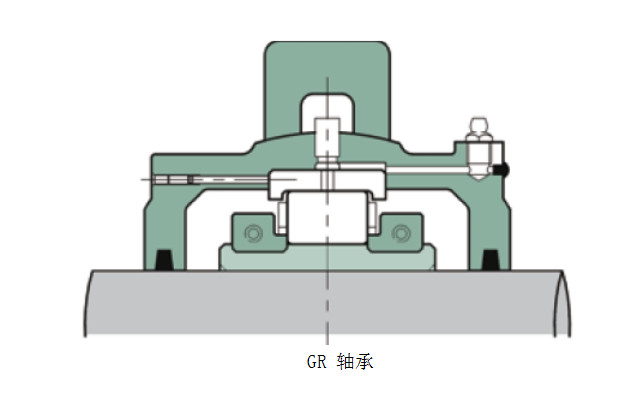

固定端用剖分軸承GR型外圈是帶雙擋邊的；內圈組件安裝后，外帶的擋圈或夾緊環就相當于是內圈的擋邊。

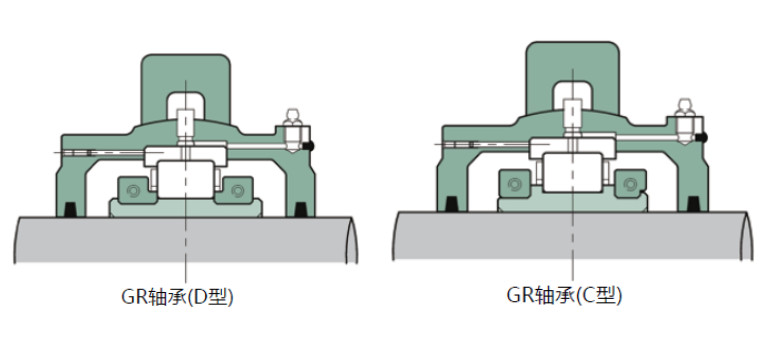

GR軸承的D型適用于：
01、02系列，軸徑300mm以下，
03系列、軸徑在155mm以下。
GR軸承C型適用于：
01、02系列，軸徑300mm以上，
03系列，軸徑在155mm以上的場合。
自由端用剖分軸承EX型的外圈是沒有擋邊的；內圈被夾緊軸上后，當軸受熱出現膨脹或收縮時，滾子表面可以在外圈滾道表面作軸向位移。EX軸承只能承受徑向負荷。
EX軸承的D型適用于：
01、02系列，軸徑300mm以下，
03系列，軸徑在155mm以下的場合。
EX軸承的C型適用于：
01、02系列，軸徑300mm以上，
03系列，軸徑在155mm以上的場合。
除了上面的剖分軸承型式外，ICAN公司還可以提供較大軸向游隙的固定端GR軸承。GR軸承的外圈擋邊與滾子間的間隙加大，可以有較大量的軸向位移。

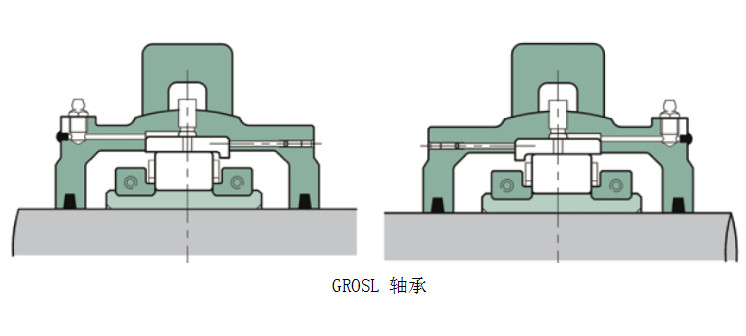

如果需要更大的軸向游隙，可以采用GROSL軸承。這種軸承的外圈是單擋邊，只能在一個方向上定位。采用兩個方向相對的單擋邊軸承配置，可以達到雙向定位的目的。GROSL軸承的外形尺寸和標準GR、EX軸承一樣，但可以達到更大的軸向位移。軸承在正常位置運行時，內圈與外圈之間可以有一個輕微的偏離。

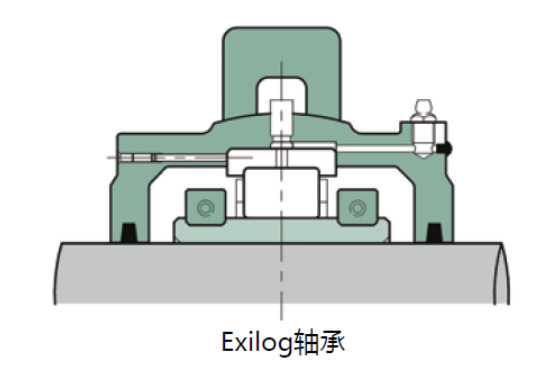

ICAN公司還可以提供加長的自由端軸承（EXILOG）。比EX型有更大的軸向位移。這種型式的軸承，外圈有雙擋邊，內圈無擋邊。這種內圈較標準的GR、EX型軸承內圈更寬，從而達到增加軸向移動的目的。這類產品可以使用在一些承受溫度變化大的設備上，或者是長軸上。
對于轉速較低的設備，ICAN還可以提供無保持架的滿滾子軸承。滿滾子軸承與標準的GR、EX軸承外形尺寸相同，但能承受更高的額定動載荷和靜載荷。

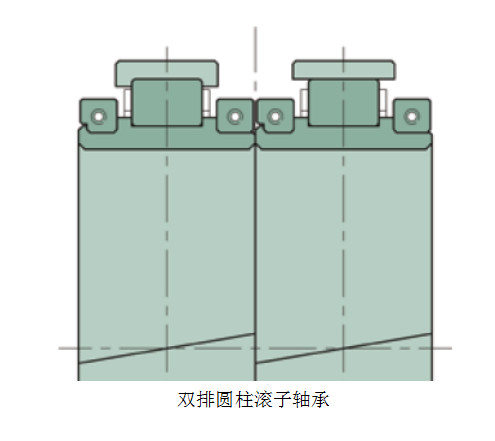

為增加軸承徑向承載能力，ICAN提供將兩套單列圓柱滾子軸承并在一起形成一套雙排圓柱滾子軸承。這種特殊設計的軸承適用于軸徑超過600mm軸上。采用這種軸承需要注意軸承在旋轉支座內的正確排列，并且與支撐座同心。
