陶亮¹　陳海虹¹　陳超²　劉愛軍¹
（1.貴州理工學院；2.襄陽汽車軸承股份有限公司工具分廠）

　　摘　要：為了揭示軸承鋼硬態切削中切削用量對工件已加工表面殘余應力的影響規律，運用金屬切削軟件AdvantEdge在不同切削用量條件下進行了熱力耦合切削仿真。結果表明：硬態切削后工件已加工表面出現殘余壓應力，隨著深度的增加殘余壓應力值減小并逐漸轉變?yōu)槔瓚?yīng)力；切削速度和進給量對殘余壓應力影響較大，殘余壓應力Z大值隨著切削速度的增加呈先減小后增加的趨勢，但作用深度變化較小，進給量增加時殘余壓應力Z大值和作用深度均增加；背吃刀量增加時殘余壓應力Z大值和作用深度變化幅度很小。研究結果可為殘余應力控制和工藝參數優化提供理論指導。

　　【關鍵詞】 切削用量；硬態切削；殘余應力；AdvantEdge

　　從20世紀70年代開始硬態切削技術就得到了極大的關注，它能夠代替?zhèn)鹘y(tǒng)磨削方式對高硬度材料進行精密切削加工，具有加工時間短、環境污染小、生產成本低等優點，在航空航天、汽車、模具、軸承等多個行業得到了廣泛的應用。切削完成后會在工件已加工表面產生殘余應力，給零件使用性能和疲勞壽命等帶來不利影響，因此開展工件已加工表面殘余應力預測和控制研究具有重要意義。

　　國內外學者對硬態切削產生的殘余應力開展了大量研究。Umbrello D.等采用人工神經網絡和有限元技術開展了AISI 52100鋼硬態切削過程中工件已加工表面殘余應力預測和切削參數優化研究；Dahlman D.等進行了AISI 52100鋼硬態切削試驗，研究了刀具前角、進給量以及背吃刀量對已加工表面殘余應力的影響規律；HuaJ.等利用倒棱和鈍圓刀具開展AISI 52100鋼硬態切削試驗，研究了進給量、工件材料硬度以及刀具幾何刃刃口形式對已加工表面殘余應力的影響規律；Liu M.等完成了不同鈍圓半徑刀具對JISSUJ2鋼的硬態切削試驗，分析了鈍圓半徑對殘余應力的影響；彭銳濤等建立了預應力切削的三維熱力耦合有限元模型，對軸承套圈的預應力硬態切削過程進行了模擬，獲得了不同預應力條件下的切削力、切削溫度和已加工表面殘余應力的分布規律。

　　本文基于AdvantEdge金屬切削軟件對GCr15淬硬軸承鋼的干式硬態切削過程進行仿真，分析切削過程中切削溫度和切削力的變化情況，研究切削用量對工件已加工表面殘余應力的影響規律，研究結果可為殘余應力控制和工藝參數優化提供理論指導。

　　1　切削模型的建立

　　仿真刀具材料為CBN，工件材料為GCr15，刀具和工件材料主要力學、物理性能見表1。

表1　刀具和工件材料主要性能

　?。?）材料本構模型

　　本文采用Johnson-Cook本構模型描述工件材料本構行為，它適用于高溫、大變形以及大應變速率等場合，具體表達式為

　　式中，A、B、C、m、n分別為材料模型參數，數值如表2所示；為等效塑性應變率，為參考塑性應變率；σ為流動應力；ε為等效塑性應變；Tr、Tm分別為環境溫度與材料熔點。

表2　工件材料J-C本構參數

　　（2）切削模型與網格劃分

　　仿真中采用的切削參數如表3所示，工件模型長4mm，高2mm，采用自適應網格重劃分技術劃分刀具網格。為避免單元變形后網格重劃分降低仿真精度，在刀具切削刃圓弧處設置為三個以上單元。整個切削模型工件由高精度六節點平面應變?nèi)切螁卧獦?gòu)成。單元Z小尺寸0.02mm，Z大尺寸0.1mm。網格劃分等級G取0.4，它決定了刀具切削刃處網格單元粗細轉變的快慢程度。建立的二維正交切削模型如圖1所示。

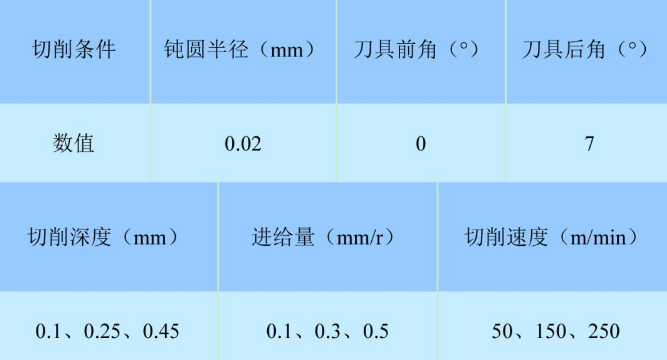

表3　刀具參數和切削用量

圖1　二維正交切削模型

　　2　仿真結果與分析

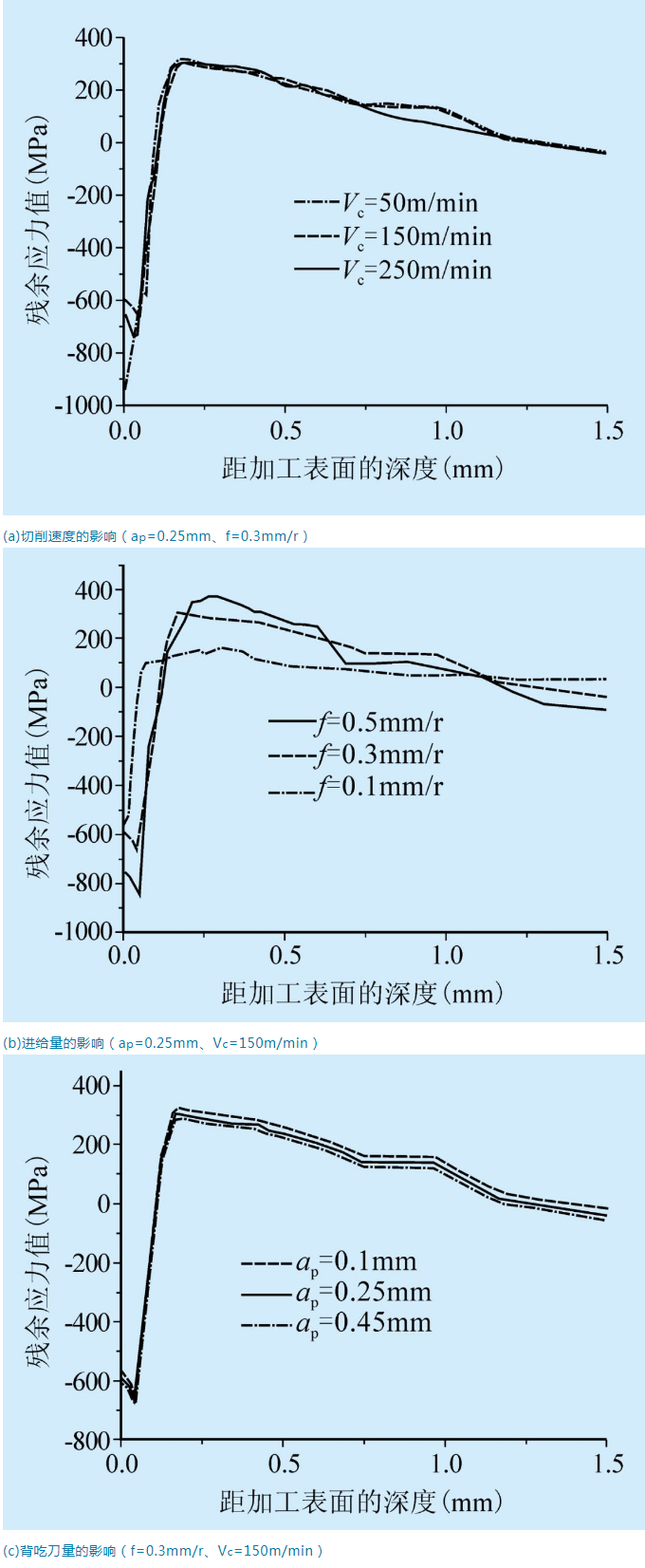

　　圖2為不同切削用量條件下已加工表面的殘余應力分布曲線。由圖可以看出，在選定的切削用量條件下，工件已加工表面均出現殘余壓應力，隨著深度的增加殘余壓應力值減小并逐漸轉變?yōu)槔瓚?yīng)力。產生該現象的原因主要為：刀具后刀面與已加工表面的摩擦產生塑性變形，即“擠光”效應，此時“擠光”效應引起的殘余壓應力大于熱載荷引起的拉應力，從而在已加工表面形成殘余壓應力；隨著深度的增加，“擠光”效應減弱，熱載荷產生的殘余拉應力影響逐漸增強，使殘余壓應力逐漸減小。

　?。╝）切削速度的影響（ap=0.25mm、f=0.3mm/r）

　　（b）進給量的影響（ap=0.25mm、Vc=150m/min）
　?。╟）背吃刀量的影響（f=0.3mm/r、Vc=150m/min）

圖2　不同切削用量對殘余應力分布的影響

　　（1）切削速度對殘余應力的影響

　　圖3為切削速度對殘余應力的影響規律。由圖可知，隨著切削速度的增加，殘余壓應力Z大值呈先減小后增加的趨勢，但其作用深度變化幅度較小，因此可以認為切削速度對殘余壓應力的影響較大。產生該現象的原因主要為：在50-150m/min速度范圍內，切削速度增加時切削溫度上升較快，工件表層內熱載荷產生的殘余拉應力增加導致殘余壓應力Z大值減小；150-250m/min速度范圍內，隨著切削速度的進一步增加，切削溫度上升速率減緩（見圖4），“擠光”效應強于熱效應的作用，因此殘余壓應力的Z大值反而增加。

圖3　切削速度對殘余應力的影響

圖4　切削速度對切削溫度的影響

　　（2）進給量對殘余應力的影響

　　圖5為進給量對殘余應力的影響規律。由圖可知，殘余壓應力Z大值和作用深度均隨進給量的增加而增加，可認為進給量對殘余壓應力的影響較大。這是因為進給量的增加在一定程度上使切削溫度升高（見圖6），增強了熱效應作用，導致殘余拉應力增加，也增大了切削力，加大工件材料塑性變形程度（見圖6），Z終“擠光”效應占主導地位，使殘余壓應力Z大值增加。

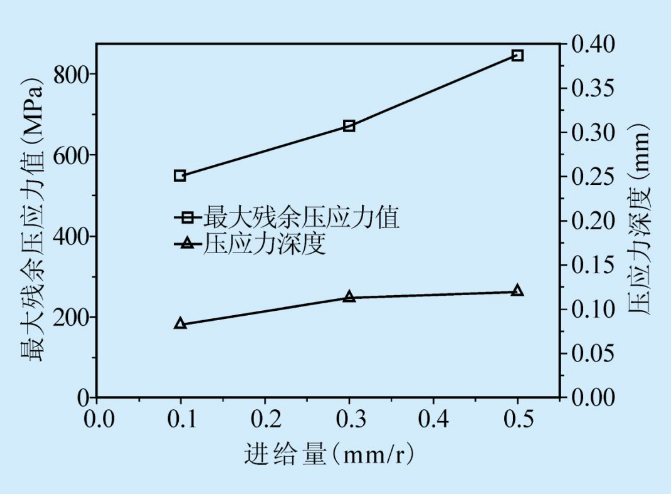

圖5　進給量對殘余應力的影響

圖6　進給量對切削溫度和切削力的影響

圖7　背吃刀量對殘余應力的影響

圖8　背吃刀量對切削力的影響

　　（3）背吃刀量對殘余應力的影響

　　圖7為背吃刀量對殘余應力的影響圖，從圖可以看出，背吃刀量增加時殘余壓應力Z大值和作用深度變化幅度均很小，因此可以認為背吃刀量對殘余應力的影響不明顯。其主要原因為：背吃刀量增加，切削力隨之增大（見圖8），但刀刃在單位長度上對切削力的影響變化不大，所以對塑性變形影響較小，因此殘余壓應力值變化較小。

　　小結

　　本文基于AdvantEdge金屬切削軟件對GCr15淬硬軸承鋼的硬態切削過程進行仿真，研究了切削用量對工件已加工表面殘余應力的影響規律，得出以下結論：

　　（1）淬硬軸承鋼硬態切削后工件已加工表面出現殘余壓應力，隨著深度的增加殘余壓應力值減小并逐漸轉變?yōu)槔瓚?yīng)力。

　　（2）切削速度和進給量對殘余壓應力影響較大：切削速度增加時，殘余壓應力Z大值呈先減小后增加的趨勢，作用深度變化幅度較?。贿M(jìn)給量增加時殘余壓應力Z大值和作用深度均增加。

　?。?）背吃刀量對殘余應力的影響不明顯：背吃刀量增加時殘余壓應力Z大值和作用深度變化幅度均很小。

來源：《工具技術》2018年第12期
