摘　要：分析了南京鋼鐵聯合有限公司煉鐵廠燒結系統使用的SZR型熱礦振動篩常見故障及其產生的原因，并提出了相應的改進措施。
　　關鍵詞：燒結；振動篩；故障分析；改進措施
　　引言
　　熱礦振動篩是燒結生產工序的重要設備之一，其篩下熱返礦是燒結提高混合料料溫的重要措施，但因其在高溫環境狀態下運行，故障率較高，制約著燒結生產的連續穩定性，為此，本文對南京鋼鐵聯合有限公司（以下簡稱“南鋼”）煉鐵廠2×39m²生產線上的2臺燒結熱礦振動篩故障發生的原因進行了分析。
　　1、熱礦振動篩使用范圍和技術規范
　　1、1　使用范圍
　　熱礦振動篩的主要作用是對成品燒結礦進行篩分，以減少燒結礦中的粉末，利于高爐煉鐵，并為冷卻燒結礦創造條件，提高冷卻效果。
　　1、2　技術規范
　　1、2、1　2×39m²生產1#
　　熱篩型號：SZR2060
　　篩面規格：2000mm×6000mm
　　振動頻率：730r/min
　　篩孔尺寸：5mm（人字形）
　　振幅：7～9mm
　　篩面傾角：5°
　　對篩面振動拋射角：40°
　　電動機：Y200L-8，15kW
　　生產能力：200～250t/h
　　1、2、2　基本結構
　　熱礦振動篩主要由篩箱、振動器、中間聯軸節、撓性連軸節、減震底架、傳動系統、手動干油潤滑系統等組成，其結構如圖1所示。 　　2、常見故障原因分析及改進措施
　　2、1　篩板松動和變形
　　2、1、1　原因分析
　　熱礦振動篩工作時具有頻率高、振動力大、溫度高、灰塵大、磨損快等特點，因此在使用中往往因螺帽被振松、螺栓受熱伸長等原因造成篩板松動。同時，在高溫作用下，篩板因受熱伸長、膨脹，導致變形的發生。
　　2、1、2　改進措施
　　（1）、使用不銹鋼高強度螺栓，盡量縮短螺栓長度以減少熱膨脹的影響，安裝篩板、熱篩帶負荷運轉24h后，在熱狀態下再固定螺帽并用點焊的辦法來保證螺栓固結牢靠。
　　（2）、對裝配傳動件尤其是激振器，制定嚴格技術要求，并選擇專業生產廠家的產品。
　　（3）、對備用彈簧進行壓力試驗，選出高度、壓力系數接近或相同的彈簧配套使用，保證篩子整體振幅相同。

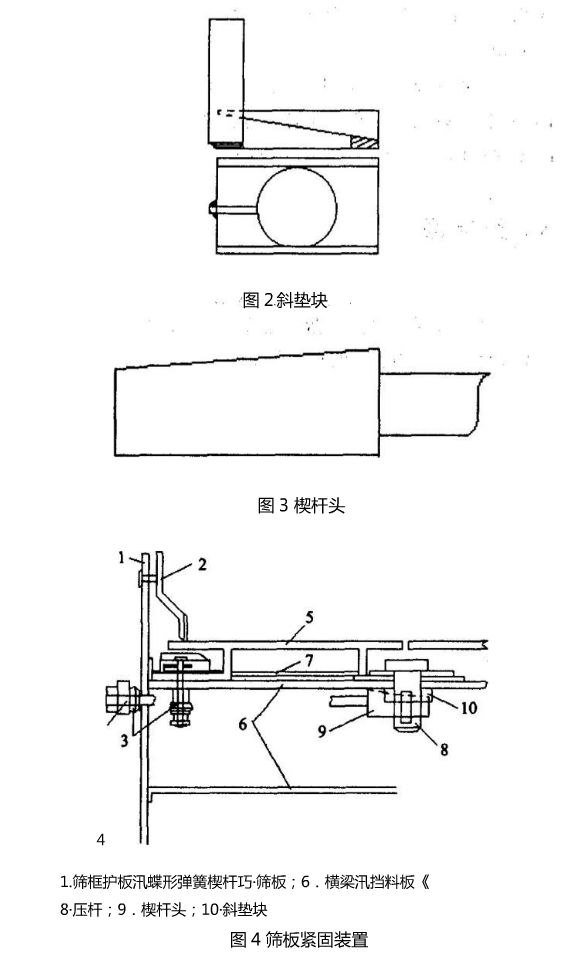

　　（4）、在靠近篩框兩側的篩板固結螺栓上配套蝶形彈簧，使螺栓受熱伸長時仍能壓緊篩板，靠近篩子中間的篩板，固結螺栓上帶有斜墊塊（見圖2），并與楔桿（見圖3）配合以便于在熱狀態下緊固螺栓（見圖4）。 　　2、2　篩框的大小梁開裂和變形
　　2、2、1　原因分析
　　（1）、由于篩框的橫梁采用槽鋼焊接而成，焊接質量不高、緊固螺栓松動、篩框磨損等也易引起篩框的大小梁開裂和變形。
　　（2）、熱篩在工作中，橫梁的工作溫度分布不均勻造成橫梁開裂。這是因?yàn)橹胁繙囟容^高，而兩邊的溫度較低；在同一橫截面上，上部的溫度較下部高，都會產生較大的熱應力。應力超過橫梁的Z大熱應力就會引起橫梁開裂和變形。
　　（3）、篩體松動后拍擊橫梁，使之承受巨大的沖擊應力而開裂。同時，橫梁緊固鉚釘承受著不規則沖擊力和來自篩體的高頻激振力，在二者的交替作用下，鉚釘很容易發生剪斷；篩板正常磨損漏料，也會造成橫梁磨損。激振力過大不僅造成鉚釘斷裂，也會使安裝激振器的大梁疲勞周期縮短。
　　2、2、2　改進措施

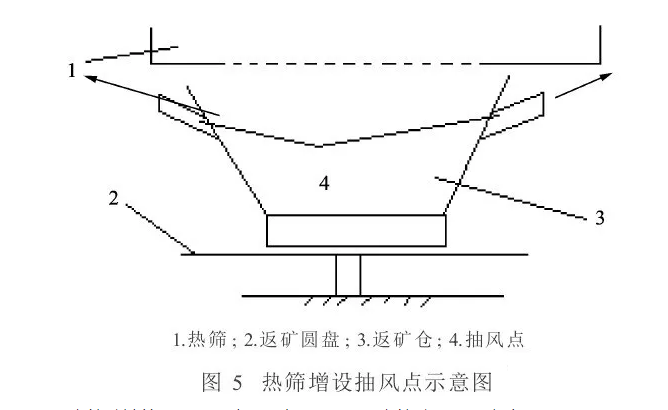

　　（1）、加強通風冷卻，合理分布抽風點來降低熱篩的工作溫度。由于熱篩采用一個抽風點且除塵效果差，而熱篩持續工作易造成溫度過高損壞。熱篩下的返礦倉中的溫度較高，如果在返礦倉上增設一個抽風點，將高溫廢氣不通過篩面直接抽走（見圖5），這對降低熱篩的工作溫度，延長篩板的使用壽命將有很好的效果。 　　（2）、由于燒結礦被篩分下來后直接接觸橫梁，致使燒結礦和橫梁摩擦而使橫梁磨通，強度降低甚至斷裂，所以在篩板的下方增設一擋料板（如圖4所示），避免燒結礦對橫梁的摩擦，延長橫梁的使用壽命。
　　（3）、各緊固件必須采用高頻振動且韌性好的鑄鋼件，安裝時應采用高強螺栓和電動扳手，以保證預緊力。此外，對橫梁采用內壁通風冷卻，來減少橫梁受熱的不均勻，以及對篩框采用水冷卻的方法將會有效的延長熱篩的使用壽命。
　　2、3　激振器出現“抱軸”
　　2、3、1　原因分析
　　振動篩在使用過程中出現激振器“抱軸”現象。振動篩潤滑方式是手動干油泵加油、每班次打油2次，油品為1#復合鋰基脂。外觀檢查：激振器采用雙平行軸設計，卡死偏心塊冷卻后能轉動，但靈活性較另一端偏差，通蓋縫隙處有油滲出。解體檢查：一側軸承保持架碎，2顆滾柱橫置，軸承跑外圈，通蓋內孔無明顯橢圓。
　　綜合分析：該故障發生的原因是振動器使用時間長、軸承磨損嚴重，間隙過大使軸承產生徑向振動，導致軸承保持架破碎，無法保持滾柱的運動狀態，造成滾柱橫置。裝配軸承時沒有選擇好軸承游隙，運轉時油溫升高，軸承跑外圈，軸承熱膨脹造成抱軸。
　　2、3、2　改進措施
　　（1）、振動器使用周期不要超過2年，一旦到期應利用計劃檢修的機會進行更換，并對其軸承進行更換保養：將振動器全部拆開，清洗全部零件，檢查軸承、激振器內腔和軸的磨損情況，更換損壞的零件，再進行組裝，支撐軸承采用雙列圓柱調心滾子軸承。考慮到激振器的工作溫升較高和軸承體膨脹后自由調心的需要，軸承游隙應采用Z大級別的CC級。裝配好后，用手盤動振動器，應轉動靈活平穩。
　　（2）、安裝激振器時兩側振動器的固定螺栓必須緊固，加放彈簧墊圈。運行初期，由于固定螺栓與安裝接觸面的磨合，固定螺栓會有松動，故運轉24h后須再次緊固螺栓，開始運轉的周，每天緊固一次。經6h運裝試車，檢查軸承溫度不高于75°C方可正常使用。
　　（3）、振動器在工作時，軸承承受很大的徑向力，加之高速運轉，是振動器的易損件，為了延長振動器的使用壽命，應使軸承始終保持良好的潤滑狀態。
　　（4）、由于篩箱在振動的過程中，振動器的軸線也做相應的振動，而電動機的軸線是固定不動的，這就要求萬向連軸節具有角度位移的補償能力，故安裝電機萬向連軸節時，出軸中心線必須與振動器中心線在同一垂直平面內，且中心必須低于篩箱軸中心2～3mm。
　　（5）、萬向軸是依靠花鍵軸的抽拉來調節同心度的誤差，所以安傳動軸時，花鍵與套必須保證20～30mm的軸向滑動空間，確保抽拉調心正常運裝。
　　3、結束語
　　熱礦振動篩在工作中，須經常對篩板的緊固裝置、篩框大小梁的變形、激振器的潤滑等進行檢查，以保證熱礦振動篩的正常工作。
